Como otimizar o desempenho de um cadinho de quartzo?

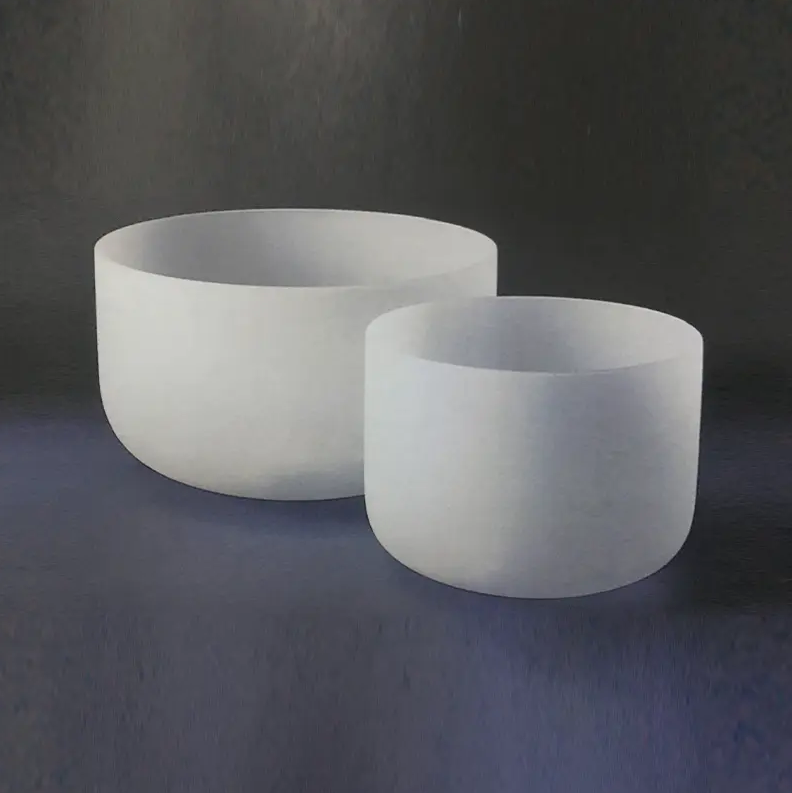

Principais estratégias para otimizar Cadinho de Quartzo Desempenho

A maneira mais eficaz de otimizar o desempenho do cadinho de quartzo é controlar gradientes térmicos, manter protocolos rígidos de contaminação e combinar o grau do cadinho com a temperatura específica do processo e o ambiente químico. Esses três fatores juntos são responsáveis ​​pela maioria das falhas prematuras e perdas de rendimento em aplicações de semicondutores, solares e de laboratório. As seções a seguir detalham cada alavanca de otimização com orientações acionáveis.

Selecione a classe certa do cadinho para o seu processo

Nem todos cadinhos de quartzo são iguais. A pureza da sílica bruta, o método de fabricação (fundido versus sintético) e o teor de OH determinam a temperatura de serviço superior e a resistência química. Usar um cadinho subespecificado é a causa mais comum de falha precoce.

Comparação de classes comuns de cadinho

Para processos Czochralski (CZ) de silício, cadinhos de grau sintético com níveis de impureza metálica abaixo 1 ppm no total são obrigatórios. O uso de material de qualidade padrão introduz contaminação de ferro, alumínio e cálcio diretamente no fundido, degradando a vida útil do transportador minoritário e o rendimento do dispositivo.

Controle os gradientes térmicos para evitar rachaduras

O quartzo tem um coeficiente de expansão térmica muito baixo (~0,55 × 10⁻⁶/°C), mas é frágil. Mudanças rápidas de temperatura criam gradientes de tensão internos acentuados que excedem o módulo de ruptura do material ( ~50MPa ), causando rachaduras ou fraturas catastróficas.

Taxas recomendadas de rampa de aquecimento e resfriamento

• Abaixo de 200 °C: rampa não superior a 10 °C/min — a umidade superficial e os gases adsorvidos devem escapar gradualmente.
• 200 °C a 600 °C: limite a 5 °C/min — esta faixa atravessa a zona de transição α-β cristobalita onde as mudanças de volume são significativas.
• 600 °C até a temperatura de processo: 3–5 °C/min é típico para cadinhos grandes (diâmetro > 300 mm).
• Resfriamento: siga sempre uma descida controlada; a têmpera acima de 800 °C causa microfraturas irreversíveis, mesmo sem rachaduras visíveis.

No crescimento de silício CZ, uma prática comum é manter o cadinho a 900 °C por 30–60 minutos durante a rampa inicial para equilibrar a temperatura em toda a espessura da parede antes de subir até o ponto de fusão do silício (1.414 °C).

Minimize a desvitrificação para prolongar a vida útil

A desvitrificação – a transformação da sílica amorfa em cristobalita cristalina – começa aproximadamente 1.000°C e acelera acima de 1.200 °C. Uma vez que a desvitrificação se espalha pela parede interna, o cadinho torna-se mecanicamente instável e deve ser substituído. É a principal causa da redução da vida útil do cadinho em aplicações de alta temperatura.

Medidas de prevenção da desvitrificação

• Minimize a contaminação por metais alcalinos. Os íons sódio e potássio atuam como catalisadores de nucleação. Mesmo resíduos de impressões digitais contendo sódio podem iniciar a desvitrificação no ponto de contato.
• Use revestimentos protetores. Uma fina camada de nitreto de silício (Si₃N₄) ou sulfato de bário (BaSO₄) na parede interna retarda a frente de cristalização. Em aplicações solares, foi demonstrado que os revestimentos de BaSO₄ prolongam a vida útil do cadinho em 15–30% .
• Limite a exposição cumulativa a altas temperaturas. Acompanhe o total de horas acima de 1.100 °C; a maioria dos cadinhos de alta pureza são classificados para 100–200 horas nesta faixa antes que a desvitrificação se torne estruturalmente significativa.
• Operar sob atmosfera inerte ou redutora. Ambientes ricos em oxigênio aceleram as reações de oxidação superficial que promovem a nucleação de cristalitos.

Implementar protocolos rígidos de contaminação e manuseio

A contaminação da superfície não só desencadeia a desvitrificação, mas também introduz impurezas em fundidos sensíveis. Em processos CZ de semicondutores, uma única partícula de siliceto de ferro medindo 0,5 μm pode gerar contaminação de ferro suficiente para reduzir a vida útil do portador minoritário do wafer abaixo dos limites aceitáveis ​​na seção de cristal adjacente.

Melhores práticas de manuseio e limpeza

1. Sempre manuseie os cadinhos com luvas para salas limpas (nitrila ou polietileno, sem metal) – nunca com as mãos desprotegidas.
2. Pré-limpe os novos cadinhos com uma solução diluída de HF (normalmente 2–5% de IC por 10 a 15 minutos) seguido de um enxágue completo com água deionizada para remover óxidos metálicos superficiais de fabricação.
3. Secar os cadinhos num forno limpo a 120 °C durante pelo menos 2 horas antes de usar para remover a umidade adsorvida, que pode causar respingos violentos durante o aquecimento.
4. Armazenar em recipientes fechados e sem poeira; mesmo uma curta exposição em um ambiente de laboratório padrão pode depositar na superfície partículas que são difíceis de remover após a sinterização.
5. Inspecione as superfícies internas sob luz UV antes de cada uso – os resíduos orgânicos apresentam fluorescência e indicam limpeza incompleta.

Otimize o carregamento do cadinho e o nível de preenchimento

A forma como um cadinho é carregado afeta diretamente a distribuição da tensão térmica e a dinâmica do fundido. O carregamento inadequado cria pontos quentes localizados, cristalização irregular e concentrações de tensão mecânica que encurtam a vida útil do cadinho.

• Encha até no máximo 80% da capacidade nominal. O enchimento excessivo aumenta a pressão hidrostática nas paredes laterais em temperaturas elevadas, onde o quartzo amolece acima de ~1.665 °C (o ponto de amolecimento). A 1.200 °C, a deformação por fluência torna-se mensurável sob carga sustentada.
• Carregue o material de carga uniformemente. Colocar um grande pedaço de polissilício em um lado cria aquecimento assimétrico durante a fusão, gerando momentos fletores na parede do cadinho.
• Evite o contato direto entre as peças de carga e a parede do cadinho durante o carregamento. O impacto durante o carregamento é uma das principais causas de microfissuras subterrâneas que só se propagam quando o cadinho atinge a temperatura do processo.
• Para processos assistidos por rotação (por exemplo, tração CZ), verifique a concentricidade da rotação. Mesmo um Excentricidade de 0,5 mm na rotação do cadinho de 5 a 10 rpm introduz tensões mecânicas cíclicas que podem fatigar a base em múltiplas execuções.

Monitore e substitua com base em indicadores mensuráveis

Depender apenas da inspeção visual leva à substituição prematura (desperdício de custos) ou à substituição atrasada (risco de falha do processo). Em vez disso, combine vários indicadores para tomar decisões baseadas em dados.

Critérios de decisão de substituição

A implementação de um registro do ciclo de vida do cadinho – rastreando a temperatura de pico de cada execução, a duração e o resultado da inspeção pós-execução – normalmente reduz falhas inesperadas ao 40–60% em comparação apenas com a substituição baseada no tempo, com base em dados de operações de produção de lingotes de silício de alto volume.

Aproveite o controle da atmosfera e da pressão

A atmosfera que envolve o cadinho durante a operação tem um impacto direto tanto no material do cadinho quanto na pureza do fundido. A otimização das condições atmosféricas é uma alavanca de baixo custo e alto impacto, muitas vezes esquecida nos procedimentos operacionais padrão.

• Purga com gás inerte (argônio ou nitrogênio): Argônio fluindo em 10–20 L/min através de fornos CZ reduz a evaporação de SiO2 da superfície do fundido, que de outra forma se depositaria nas paredes mais frias do forno e recontaminaria o fundido em ciclos subsequentes.
• Operação com pressão reduzida: Correndo em 20–50mbar (vs. atmosférico) durante o crescimento da CZ reduz a pressão parcial do CO, suprimindo a incorporação de carbono no cristal sem acelerar a dissolução do quartzo.
• Evite vapor de água: Mesmo 10 ppm de H₂O na atmosfera do forno aumentam mensuravelmente o teor de OH do fundido, o que eleva a formação de doadores de oxigênio em pastilhas de silício durante as etapas subsequentes de recozimento em baixa temperatura.

Resumo: Uma lista de verificação prática de otimização

A lista de verificação a seguir consolida as principais ações descritas acima em um protocolo repetível de pré-execução e em processo:

1. Confirme se o grau do cadinho corresponde aos requisitos de temperatura e pureza do processo.
2. Limpe com HF diluído, enxágue com água deionizada e seque a 120 °C por ≥ 2 horas.
3. Inspecione a superfície interna sob luz UV; rejeitar cadinhos que apresentem resíduos ou microfissuras.
4. Carregue a carga uniformemente até ≤ 80% da capacidade; evite o impacto na parede durante o carregamento.
5. Temperatura de rampa por protocolo: ≤ 5 °C/min através da zona de transição de 200–600 °C; manter a 900 °C para equilíbrio térmico.
6. Mantenha o fluxo de gás inerte e a pressão alvo do forno durante toda a execução.
7. Legal sob descida controlada; nunca extinguir acima de 800 °C.
8. Registre os dados de execução e inspecione os indicadores de desvitrificação, desbaste de parede e contaminação antes de liberar para reutilização.

A aplicação consistente dessas etapas prolonga a vida útil média do cadinho, reduz os custos de material por corrida e, o mais importante, protege a qualidade do produto fundido ou do cristal cultivado dentro dele.
