O quartzo é usado na fundição?

O quartzo é usado na fundição: uma resposta direta

Sim, o quartzo é usado diretamente em processos de fundição e fusão em alta temperatura, principalmente na forma de cadinho de quartzo , um recipiente feito de sílica fundida que contém silício fundido durante o crescimento do cristal nas indústrias de semicondutores e fotovoltaica. O cadinho de quartzo é o principal produto feito de areia de quartzo de alta pureza para os campos fotovoltaico e semicondutor, e é usado principalmente para suportar a cristalização contínua sob condições de alta temperatura. Ele funciona como um dispositivo consumível de quartzo usado para reter matéria-prima de polissilício à medida que é aquecido além de seu ponto de fusão e transformado em um único lingote de cristal. O material é escolhido porque os refratários ou metais comuns não conseguem manter a limpeza química necessária para o silício de grau eletrônico e solar, enquanto o vidro de quartzo consegue. Deste ponto em diante, este artigo explica por que o quartzo desempenha essa função de forma tão eficaz, como os cadinhos de quartzo de grau semicondutor e de grau fotovoltaico diferem, como eles são estruturados internamente e como os compradores podem selecionar o produto de vidro de quartzo certo para sua própria linha de fundição ou processamento térmico.

O cadinho de quartzo tem propriedades de limpeza, homogeneidade e resistência a altas temperaturas. Do ponto de vista do comportamento físico-térmico, o ponto de deformação de um cadinho de quartzo típico é cerca de 1100 graus Celsius , o ponto de amolecimento é cerca de 1730 graus Celsius , e a temperatura máxima de uso contínuo é cerca de 1100 graus Celsius , que pode atingir aproximadamente 1.450 graus Celsius por curtos períodos. Esta alta pureza combinada com resistência sustentada a altas temperaturas fornece a base para extração confiável de cristal único de haste de silício e qualidade consistente de cristal único, tornando o cadinho de quartzo um dos principais materiais auxiliares no sistema de extração de cristal único. Os cadinhos de quartzo são geralmente divididos em duas categorias de acordo com sua aplicação: cadinhos de quartzo de grau semicondutor (grau eletrônico) e cadinhos de quartzo de grau fotovoltaico (grau solar), cada um fabricado com diferentes purezas e especificações estruturais.

Por que o vidro de quartzo resiste às demandas térmicas da fundição

O vidro de quartzo, também conhecido como quartzo fundido ou sílica fundida, é produzido derretendo dióxido de silício extremamente puro a temperaturas superiores a 1700 graus Celsius e depois resfriando-o em um sólido amorfo não cristalino. Essa estrutura amorfa confere ao vidro de quartzo um coeficiente de expansão térmica muito baixo, o que significa que o material não racha facilmente quando é aquecido e resfriado repetidamente, propriedade essencial durante os ciclos de fundição usados ​​em fornos de extração de cristais. Em contraste com o vidro de cal sodada comum, os produtos de tubo de vidro de quartzo de alta pureza e haste de vidro de quartzo podem tolerar rápidas oscilações de temperatura sem quebrar, razão pela qual a janela de vidro de quartzo e os componentes da folha de vidro de quartzo também são amplamente utilizados como portas de observação e elementos estruturais em equipamentos de forno de alta temperatura.

A pureza química é a segunda razão pela qual o quartzo tem um bom desempenho em ambientes de fundição. Qualquer impureza metálica que migre da parede do cadinho para o silício fundido pode alterar as propriedades elétricas do cristal resultante, o que é inaceitável na fabricação de semicondutores. Tubo de vidro de quartzo de alta pureza, hastes de cristal de quartzo e estoque de hastes de vidro de quartzo são refinados para minimizar oligoelementos como ferro, alumínio e metais alcalinos, mantendo o fundido quimicamente estável durante todo o processo de extração. O gráfico abaixo apresenta uma comparação geral das principais características operacionais entre o quartzo fundido e dois outros materiais tradicionais do tipo refratário frequentemente discutidos na literatura de design de fornos, ilustrando por que o quartzo fundido continua sendo o material de revestimento preferido para fundidos de silício.

Esta comparação de barra horizontal mostra que o vidro de quartzo fundido tem uma classificação especialmente elevada em pureza química e resistência ao choque térmico, os dois atributos mais críticos para conter silício fundido sem contaminá-lo. A classificação de estabilidade dimensional reflete o coeficiente de expansão térmica muito baixo descrito anteriormente, que mantém o formato do cadinho consistente mesmo quando o forno passa por calor extremo. A transparência óptica está incluída porque permite que os operadores monitorem visualmente o nível de fusão e a interface de crescimento do cristal sem abrir o forno, uma vantagem prática dos componentes de visualização da janela de vidro de quartzo e da folha de vidro de quartzo. A dureza mecânica é avaliada de forma mais moderada, uma vez que o vidro de quartzo é forte na compressão, mas pode ser quebradiço sob impacto mecânico repentino, razão pela qual protocolos de manuseio cuidadosos são importantes durante a instalação e remoção de um cadinho de quartzo de laboratório ou de uma unidade de laboratório de cadinho de sílica. No geral, o gráfico ilustra que a combinação de pureza, resiliência térmica e estabilidade, em vez de dureza bruta, é o que torna o quartzo fundido a escolha padrão para vasos de fundição de silício.

Cadinho de quartzo de grau semicondutor versus grau fotovoltaico

Os cadinhos de quartzo são comumente separados em categorias de grau semicondutor (também chamado de grau eletrônico) e grau fotovoltaico (também chamado de grau solar), e a distinção é baseada no nível de pureza exigido pela aplicação downstream. Os cadinhos de grau semicondutor suportam o crescimento de lingotes de silício monocristalino que eventualmente serão fatiados em wafers para circuitos integrados, onde até mesmo impurezas no nível de partes por bilhão podem afetar o desempenho do dispositivo, portanto, esses cadinhos são fabricados com o mais rígido controle de pureza e as mais rigorosas especificações da camada interna. Cadinhos de grau fotovoltaico suportam lingotes de silício destinados a células solares, onde a tolerância de pureza é um pouco mais ampla porque o desempenho da célula solar é menos sensível a vestígios de impurezas do que o desempenho do chip lógico e de memória, permitindo um equilíbrio diferente entre eficiência de custo e especificação do cadinho.

Este gráfico de radar compara cadinho de quartzo de grau semicondutor e fotovoltaico em seis atributos qualitativos que são mais importantes para os compradores que adquirem um cadinho de quartzo para uso em laboratório ou forno de produção. O perfil de grau de semicondutor se estende ainda mais em termos de pureza, controle de bolhas e uniformidade de parede, refletindo a tolerância de fabricação mais rígida necessária para a matéria-prima de fabricação de wafer. O perfil de qualidade fotovoltaica ainda cobre uma ampla área do gráfico, indicando que continua a ser um produto de alto desempenho, mas com uma alocação mais equilibrada em termos de transparência e estabilidade térmica, em vez de levar todos os atributos ao máximo. A resistência à desvitrificação, ou seja, resistência à cristalização indesejada da superfície do vidro durante exposição prolongada ao calor, é estreitamente compatível entre os dois tipos porque ambos são construídos a partir de sílica fundida com química térmica de base semelhante. Os compradores que avaliam uma amostra de laboratório de cadinho de quartzo ou um lote de produção completo podem usar esse tipo de estrutura de comparação para decidir qual classe se adapta à duração específica do ciclo de fusão e à meta de pureza do produto.

Estrutura de um cadinho de quartzo: uma visão isométrica

Um cadinho de quartzo de produção não é uma única camada uniforme de vidro. Normalmente consiste em uma camada externa opaca que fornece suporte estrutural e distribuição de calor, uma camada interna transparente ou semitransparente que entra em contato direto com o silício fundido e, em muitos projetos, uma camada de bolha imprensada entre eles que ajuda a gerenciar o estresse térmico e a liberação de gases durante o ciclo de fusão. O diagrama abaixo apresenta uma visão isométrica rotulada dessa estrutura em camadas, que é útil para entender por que um cadinho de sílica fundida opaco e um cadinho de quartzo transparente geralmente se referem a zonas diferentes da mesma família geral de produtos, em vez de linhas de produtos totalmente separadas.

A camada externa opaca visível no diagrama é composta de partículas finas e compactas de sílica que espalham o calor uniformemente ao redor da parede do cadinho e fornecem a rigidez mecânica necessária para manter o peso da carga de silício durante um longo ciclo de tração. Logo abaixo fica a camada de transição da bolha, que contém uma distribuição controlada de bolsas microscópicas de gás que ajudam a absorver o estresse de expansão térmica e reduzem o risco de rachaduras à medida que o cadinho é aquecido desde a temperatura ambiente até sua faixa operacional. A camada transparente mais interna é fabricada com sílica de maior pureza e com menor número de bolhas, pois é a superfície que toca diretamente o silício fundido e, portanto, tem maior influência no controle de contaminação. O perfil do aro e da parede mostrado na base do diagrama é projetado para um gradiente de espessura específico, mais espesso próximo à base para suportar o peso do fundido e afunilando gradualmente em direção ao aro, o que ajuda o cadinho a manter a estabilidade dimensional durante todo o ciclo térmico. A compreensão dessa construção em camadas ajuda as equipes de compras a avaliar se uma amostra de cadinho de quartzo fornecida, seja descrita como um cadinho de sílica fundida opaco ou um cadinho de quartzo transparente, atende à qualidade interna esperada para um forno específico e processo de extração.

Processo de Fabricação e Controle de Qualidade

A produção de um cadinho de quartzo começa com o fornecimento de areia de quartzo de alta pureza, que é peneirada e tratada quimicamente para remover impurezas metálicas antes de ser alimentada em um forno de moldagem rotativa. Dentro do forno, a areia é fundida a temperaturas extremamente altas enquanto o molde gira, permitindo que a força centrífuga distribua uniformemente a sílica derretida e construa a estrutura da parede em camadas descrita na seção anterior. Após o estágio inicial de formação, o cadinho passa por uma série de etapas de acabamento, incluindo corte de bordas, inspeção de superfície e verificação dimensional, antes de passar por verificações finais de qualidade que avaliam a distribuição de bolhas, uniformidade de espessura de parede e clareza óptica na camada interna. Como a contaminação em qualquer estágio pode comprometer todo o lote, as instalações de fabricação dedicadas à produção de vidro de quartzo, incluindo cadinho de quartzo, tubos de vidro de quartzo e linhas de hastes de vidro de quartzo, mantêm ambientes limpos e controlados, separados da poeira industrial em geral e de partículas transportadas pelo ar.

Este gráfico de barras ilustra a ponderação relativa do tempo de cada etapa principal de produção em uma linha típica de fabricação de cadinho de quartzo, com base em descrições gerais de processos comuns na literatura de fabricação de sílica fundida, em vez de em qualquer cronograma fixo único. O estágio de fusão rotativa ocupa a maior parte do tempo de processamento porque é onde a estrutura da parede em camadas é formada e onde o controle de temperatura deve ser mais preciso para evitar espessuras irregulares da parede. A preparação da matéria-prima também é relativamente demorada, uma vez que a peneiração e a purificação da areia de quartzo até o nível de pureza exigido não podem ser apressadas sem risco de contaminação posteriormente no processo. O resfriamento também requer um cronograma cuidadosamente controlado, porque o resfriamento rápido demais de uma grande peça de sílica fundida pode introduzir tensão interna que mais tarde leva a rachaduras durante a operação do forno. O corte e a inspeção ocupam janelas comparativamente mais curtas no cronograma geral, mas continuam sendo portas de qualidade essenciais que determinam se um cadinho de quartzo acabado ou um instrumento de vidro de quartzo relacionado atende aos padrões dimensionais e ópticos exigidos pelos clientes de semicondutores e fotovoltaicos.

Além da fundição de silício: a família mais ampla de produtos de vidro de quartzo

Embora o cadinho de quartzo seja fundamental para a fundição de silício, o mesmo material de base suporta uma ampla família de produtos de vidro óptico especiais usados em aplicações laboratoriais, industriais e até mesmo de bem-estar. Tubos de vidro de quartzo de alta pureza e hastes de vidro de quartzo são usados ​​para fabricar aparelhos de laboratório, como um conjunto de laboratório de cadinho de quartzo, conjuntos de tubos de vidro e hastes de quartzo fundidas personalizadas para ambientes de pesquisa onde inércia química e resistência ao calor são necessárias. Os componentes da folha de vidro de quartzo e da janela de vidro de quartzo, juntamente com a placa de quartzo UV e a placa de quartzo redonda UV com furos, são usados ​​onde a transmissão ultravioleta ou o acesso de visualização em alta temperatura são necessários, uma vez que o vidro comum não transmite comprimentos de onda ultravioleta tão eficientemente quanto o quartzo fundido. Hastes de quartzo fundidas e hastes de cristal de quartzo também são moldadas em aquecedores de halogênio e componentes de tubos de aquecimento infravermelho, incluindo aquecedor de tubo de quartzo, aquecedor de quartzo de fibra de carbono e produtos de tubo de aquecimento infravermelho de fibra de carbono de quartzo, que contam com a mesma pureza e resistência ao choque térmico que tornam o quartzo adequado para fundição de silício em primeiro lugar.

Uma extensão interessante da tecnologia do vidro de quartzo é a sua utilização em instrumentos de cura sonora. Como o quartzo fundido pode ser moldado em espessuras de parede precisas e uniformes e produz uma ressonância clara e sustentada quando vibrado, ele é usado para fabricar uma tigela cantante, tigelas de alquimia de cristal, um triângulo cantante de cristal, uma harpa de cristal, um diapasão de cristal de quartzo e um santo graal cantante de cristal. Esses instrumentos contam com as mesmas técnicas de fusão rotativa e controle de parede de precisão usadas na fabricação de cadinho, apenas aplicadas a uma finalidade acústica diferente, em vez de térmica. Outros itens de laboratório de apoio feitos do mesmo material de sílica fundida de base incluem uma cubeta de quartzo fundido UV, uma cubeta de quartzo retangular, componentes de barco de vidro de quartzo fundido resistentes ao calor de alta pureza e vidrarias de laboratório de uso geral, como um frasco triangular, um funil de formato triangular e um copo de medição com alto teor de borosilicato, todos os quais se beneficiam da estabilidade química que o quartzo fundido e o vidro com alto teor de borosilicato compartilham.

Este gráfico de rosca apresenta uma visão qualitativa geral de como o vidro de quartzo fundido é distribuído nos principais segmentos de aplicação, com base em categorias típicas de produtos da indústria, em vez de uma pesquisa estatística específica. O segmento de cadinhos e semicondutores, juntamente com vidrarias de laboratório, constituem a maior parte do gráfico, refletindo o fato de que o processamento térmico e a química analítica continuam sendo os usos mais estabelecidos para a sílica fundida de alta pureza. As aplicações de aquecimento e tubo infravermelho ocupam um segmento intermediário significativo, uma vez que o tubo de aquecimento infravermelho de fibra de carbono de quartzo e os componentes do aquecedor halógeno têm crescido constantemente à medida que os equipamentos de aquecimento industrial e de consumo favorecem cada vez mais elementos infravermelhos de resposta rápida. As aplicações de janelas ópticas e UV, incluindo placas de quartzo UV e produtos para janelas de vidro de quartzo, formam um segmento menor, mas estável, vinculado a instrumentação especializada e equipamentos de esterilização que dependem da transmissão ultravioleta. O segmento de instrumentos de cura sonora é o menor em comparação, mas representa um nicho distinto onde as propriedades acústicas do quartzo fundido, em vez de suas propriedades térmicas ou ópticas, são o principal impulsionador de valor, mostrando como um único material de base pode suportar indústrias de uso final muito diferentes.

Selecionando o cadinho de quartzo ou componente de vidro de quartzo correto

A escolha entre um cadinho de quartzo de grau semicondutor e de grau fotovoltaico, ou entre diferentes especificações de tubo de vidro de quartzo e haste de vidro de quartzo, deve começar com uma definição clara da faixa de temperatura operacional e da tolerância de pureza do produto a jusante. Os compradores também devem considerar a espessura da parede do cadinho e a estrutura da camada, uma vez que uma camada externa opaca mais espessa geralmente suporta ciclos mais longos de extração de cristal único, enquanto uma camada transparente interna mais fina e mais uniforme suporta menor risco de contaminação. A lista a seguir resume os critérios práticos de seleção que as equipes de compras e engenharia normalmente revisam antes de finalizar um pedido de cadinho de quartzo ou componente de quartzo fundido relacionado.

• Confirme a temperatura máxima de operação contínua e a temperatura de pico de curto prazo que o cadinho ou tubo deve suportar durante o ciclo de fundição ou aquecimento pretendido.
• Combine o grau de pureza com a sensibilidade do produto downstream, escolhendo o grau de semicondutor para matéria-prima de fabricação de wafer e o grau fotovoltaico para produção de lingotes solares.
• Revise as especificações de distribuição de bolhas e uniformidade de parede, especialmente para a camada de contato interna que toca diretamente o material fundido.
• Verifique as tolerâncias dimensionais em relação ao forno específico ou ao equipamento de extração no qual o cadinho, o tubo de vidro de quartzo ou a haste de vidro de quartzo serão instalados.
• Solicite orientações de manuseio e armazenamento para reduzir o risco de choque térmico ou danos mecânicos antes que o componente chegue ao uso operacional.

Este gráfico de áreas e linhas ilustra um padrão geral de adoção ascendente de componentes de quartzo fundido nas linhas de produção de fornos durante um período de vários anos, consistente com a expansão mais ampla da produção de silício monocristalino relatada em toda a cadeia de fornecimento fotovoltaica e de semicondutores nos últimos anos. O aumento constante da esquerda para a direita reflete o aumento da capacidade dos fornos em todo o setor, cada um dos quais requer seu próprio conjunto de cadinhos de quartzo, tubos de vidro de quartzo e componentes de suporte de sílica fundida. A área sombreada abaixo da linha enfatiza a natureza cumulativa desta demanda, uma vez que os cadinhos e componentes relacionados são itens consumíveis que devem ser substituídos regularmente em vez de instalados uma vez, ao contrário do próprio equipamento do forno. Esse padrão ressalta por que o fornecimento consistente e de qualidade controlada de produtos de cadinho de quartzo e varetas de vidro de quartzo é importante para fabricantes que operam linhas de crescimento de cristal contínuo ou quase contínuo. Os compradores que avaliam relações de fornecimento de longo prazo procuram frequentemente fornecedores que possam demonstrar uma capacidade de produção estável que acompanhe este tipo de curva de crescimento plurianual sustentada.

Sobre Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. é uma empresa especializada na produção de quartzo e produtos de vidro especiais. Yancheng Mingyang Quartz Products Co., Ltd. é a planta de produção da Jinzhou Mingde Quartz Glass Co., Ltd. Desde a sua criação, a empresa desenvolveu-se rapidamente, introduzindo tecnologia avançada e equipamentos de produção no país e no exterior e melhorando continuamente a qualidade do produto. Contando com suas próprias vantagens, a empresa desenvolveu uma variedade de produtos adequados ao mercado que atendem às necessidades de diferentes clientes e resolveu muitos desafios urgentes de produção para seus clientes em toda a cadeia de fornecimento de quartzo e vidro especial.

A linha de produtos da empresa inclui tubos de vidro de quartzo, tubos de vidro de quartzo de furo duplo, hastes de vidro de quartzo, folhas de quartzo, janelas de safira, janelas de vidro de fluoreto de cálcio, revestimentos infravermelhos e ultravioleta, painéis de janelas de vidro de aluminossilicato resistentes a alta pressão, instrumentos de vidro de quartzo, instrumentos de vidro com alto teor de borosilicato, cadinhos de quartzo, tubos banhados a ouro de quartzo, aquecedores de quartzo, tubos de aquecimento infravermelho de quartzo, aquecedores de radiação direcional de infravermelho distante, lâmpadas germicidas ultravioleta e outros tipos especiais de produtos de vidro de quartzo. Este amplo escopo de produção permite que a empresa dê suporte aos clientes que precisam de cadinho de quartzo padrão e tubo de vidro de quartzo, bem como itens mais especializados, como janela de safira e componentes de tubo de aquecimento infravermelho em um único relacionamento com fornecedor.

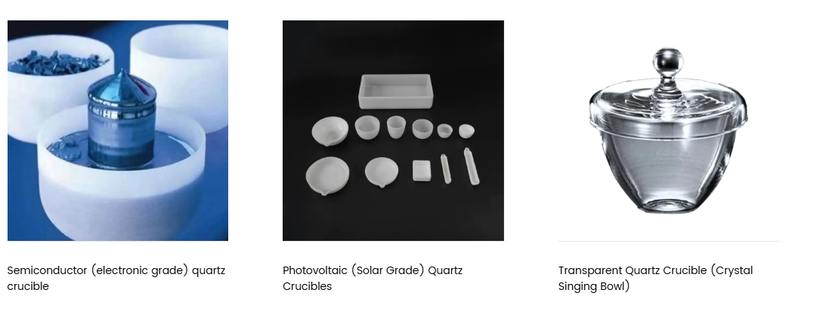

Os exemplos de produtos mostrados acima ilustram a gama dentro da família de cadinho de quartzo, desde um cadinho de quartzo semicondutor (grau eletrônico) com sua estrutura de parede em camadas característica, até um conjunto de cadinhos de quartzo fotovoltaicos (grau solar) em tamanhos variados para diferentes capacidades de forno, até um cadinho de quartzo transparente cuja forma transparente e de parede fina também é valorizada como uma tigela de cristal em aplicações de cura sonora. Esta gama visual destaca como o mesmo material de sílica fundida e a experiência de fabricação se traduzem em produtos para indústrias de uso final muito diferentes, desde a fundição de cristais de silício até vidrarias de laboratório e instrumentos acústicos, todos produzidos com a mesma atenção subjacente à pureza e precisão estrutural.
