Como selecionar o tamanho correto do tubo de quartzo para o seu projeto?

Selecioneo o coureto tubo de vidro de quartzo o tamanho requer a correspondência de quatro parâmetros à sua aplicação: diâmetro externo (OD), espessura da parede, comprimento e qualidade do material. Acerte todos os quatro e seu forno de tubo de quartzo , lâmpada UV, sistema de difusão semicondutor ou aquecedor infravermelho funcionarão de maneira confiável conforme as especificações. Se você perder um deles – especialmente a espessura da parede em um sistema pressurizado ou a vácuo – o tubo pode rachar, colapsar ou falhar termicamente. Este guia fornece uma estrutura de seleção estruturada para engenheiros, gerentes de compras e técnicos de laboratório que buscam quartzo fundido or tubo de sílica fundida produtos para aplicações industriais e científicas.

O processo de seleção segue cinco etapas: (1) definir o ambiente térmico e químico, (2) determinar o diâmetro externo e o diâmetro necessários, (3) calcular a espessura mínima da parede para serviço de pressão ou vácuo, (4) selecionar o correto tubulação de quartzo grau (transparente, com baixo teor de OH, leitoso ou colorido) e (5) confirme a disponibilidade e o prazo de entrega com seu fornecedor de tubos de vidro de quartzo . Cada etapa é abordada em detalhes abaixo com dados de referência e exemplos trabalhados.

Gama de produtos de tubo de vidro de quartzo: seis formulários padrão

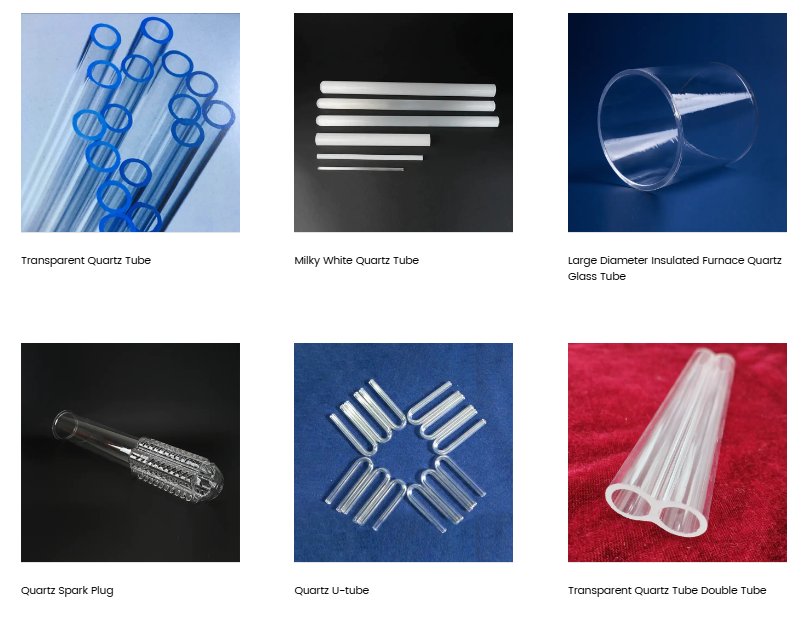

A imagem abaixo mostra seis formulários de produtos representativos da Yancheng Mingyang's tubo de vidro de quartzo alcance. Cada formato atende a um requisito de aplicação distinto, desde tubos transparentes padrão até geometrias complexas de furo duplo e tubo em U.

Da gama de produtos apresentada: Tubo de quartzo transparente (canto superior esquerdo, ponta azul) — transparente padrão tubo de sílica fundida com teor de SiO2 superior a 99,9% e transmitância óptica acima de 93%, utilizado em lâmpadas UV, fornos semicondutores e instrumentos ópticos. Tubo de quartzo branco leitoso (parte superior central) — tubo translúcido (opaco) produzido por borbulhamento controlado durante a fusão, otimizado para aplicações de aquecimento infravermelho onde a distribuição difusa da radiação é necessária. Tubo de vidro de quartzo para forno isolado de gree diâmetro (canto superior direito) - furo largo tubo de quartzo de alta temperatura para aplicações em fornos de difusão e reatores CVD até 1200°C em serviço contínuo. Vela de ignição de quartzo (canto inferior esquerdo) — componente de quartzo usinado com precisão que demonstra a capacidade de processamento secundário da instalação de Mingyang. Tubo em U de quartzo (centro inferior) - dobrado tubo de quartzo para aplicações em trocadores de calor e sistemas de fluido recirculante. Tubo de quartzo transparente Double Tube (canto inferior direito) - furo duplo coaxial tubo de vidro para aplicações que exigem dois canais independentes de fluido ou gás em um único corpo, como conjuntos de lâmpadas de esterilização UV e reatores químicos especializados.

Passo 1: Definir o Ambiente Térmico e Químico

Antes de especificar qualquer dimensão, defina o ambiente operacional. O vidro de quartzo tem um desempenho diferente do vidro borossilicato ( alto teor de borosilicato o vidro amolece a aproximadamente 820°C; quartzo fundido amolece a 1665°C), então a primeira questão é se a aplicação realmente requer quartzo ou se o vidro borossilicato – usado em copos medidores com alto teor de borossilicato, frascos triangulares e funis triangulares em laboratórios de química – é suficiente. Se a temperatura operacional exceder 500ºC sustentados ou se houver expectativa de choque térmico (ciclos rápidos de aquecimento/resfriamento), o quartzo é a escolha correta.

A compatibilidade química é o segundo fator ambiental. Tubo de vidro de quartzo resiste a praticamente todos os ácidos (exceto clorídrico, sulfúrico, nítrico e fluorídrico) e à maioria dos solventes orgânicos, torneo-o a escolha padrão para distribuição de meio corrosivo em tubulações da indústria química. Em contextos médicos e laboratoriais, a sua biocompatibilidade torna-o adequado para equipamentos de esterilização e instrumentos analíticos. As aplicações que envolvem ácido fluorídrico ou ácido fosfórico quente requerem materiais alternativos, como tubos revestidos de PTFE.

Etapa 2: Determine o diâmetro externo e o furo para sua aplicação

O diâmetro externo (DE) é determinado pela conexão, flange ou furo do forno no qual ele deve se encaixar. O furo (diâmetro interno, ID) é acionado pela taxa de fluxo de fluido ou gás, ou pelo componente que deve passar através do tubo (como um elemento de aquecimento ou pré-forma de fibra óptica). O gráfico de barras horizontais abaixo mostra as faixas de diâmetro externo mais comuns para cada categoria principal de aplicação de tubulação de quartzo .

O gráfico revela que as aplicações de tubos de fornos semicondutores exigem a mais ampla faixa de diâmetro externo - de 50 mm a 200 mm - impulsionada pela necessidade de acomodar lotes de wafer de silício de 150 mm, 200 mm e 300 mm dentro do diâmetro interno do tubo do forno. Este é o maior e mais exigente segmento para tubo de quartzo de alta temperatura produtos e normalmente requer tubos de vidro de quartzo de forno isolados de gree diâmetro, como o mostrado na imagem do produto acima. As lâmpadas germicidas UV e os tubos aquecedores infravermelhos de halogênio ocupam a extremidade de diâmetro estreito (8–25 mm e 10–20 mm, respectivamente), onde a tolerância rigorosa do diâmetro externo e a excelente transmissão UV são os principais critérios de seleção, em vez da capacidade de carga estrutural. Os tubos de suporte de pré-formas de fibra óptica e de laboratório abrangem uma faixa moderada (4–30 mm) e geralmente exigem as tolerâncias dimensionais mais rígidas - normalmente tolerância de diâmetro externo de ± 0,1 mm para aplicações ópticas de precisão. As tubulações de reatores químicos abrangem a mais ampla faixa prática na aquisição diária, de 15 mm a mais de 100 mm, dependendo da vazão e da escala do reator. Para tubulação de quartzo personalizada requisitos fora das faixas padrão, Yancheng Mingyang oferece desenho e processamento conforme especificação com controle dimensional confirmado.

Etapa 3: Calcular a espessura mínima da parede para serviço de pressão e vácuo

A espessura da parede é a dimensão mais crítica para a segurança em tubo de quartzo seleção. Espessura de parede subespecificada leva à ruptura do tubo sob pressão interna ou colapso sob vácuo externo. A seguinte fórmula (da tubulação de fábrica de produtos químicos ASME B31.3, adaptada para materiais de vidro) fornece uma primeira estimativa conservadora:

t_min = (P x OD) / (2 x S P)

Onde P = pressão manométrica interna (MPa), OD = diâmetro externo (mm), S = tensão admissível para quartzo fundido (aproximadamente 7 MPa para carga sustentada em temperatura ambiente; reduzir em 50% acima de 800°C). Um fator de segurança de pelo menos 4x é recomendado para quartzo devido ao seu modo de falha frágil.

• Exemplo 1 (envelope da lâmpada UV): DE = 20 mm, pressão interna aproximadamente atmosférica (manômetro 0). Parede mínima: 1,0–1,5 mm é padrão. O principal fator é a robustez do manuseio mecânico, não a pressão.
• Exemplo 2 (reator químico pressurizado, 0,3 MPa): DE = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Aplicar fator de segurança 4x: parede mínima = 4,2mm. Especifique parede de 5 mm para disponibilidade padrão.
• Exemplo 3 (forno de difusão de semicondutores, vácuo de 0,01 Pa): A pressão do colapso governa. Para um tubo com diâmetro externo de 100 mm, a parede mínima para serviço de vácuo é normalmente de 3–4 mm, conforme verificado pela análise de elementos finitos. Consulte o seu fornecedor de tubos de vidro de quartzo para confirmação da espessura da parede com classificação de vácuo.

Para forno de tubo de quartzo Em aplicações à pressão atmosférica, a espessura da parede é determinada principalmente pelo gerenciamento do gradiente térmico: paredes mais finas equilibram a temperatura mais rapidamente (menor estresse térmico), mas têm menos resistência mecânica. Para tubos de forno atmosférico padrão, uma espessura de parede de 2–3 mm é típica para diâmetro externo de 50–100 mm.

Etapa 4: Selecione o grau de quartzo correto para sua aplicação

Nem todos tubo de vidro de quartzo as notas são intercambiáveis. A classe determina o conteúdo de hidroxila (OH), espectro de transmissão, densidade de bolha e acabamento superficial – cada um dos quais afeta o desempenho em aplicações específicas. O gráfico de radar abaixo compara quatro notas principais em seis critérios de seleção.

O gráfico de radar destaca as compensações entre os três tipos de tubos de quartzo mais comumente adquiridos. Quartzo transparente de alto OH (mostrado na imagem do produto como tubos com ponta azul) se destaca em transmissão UV e clareza óptica - torneo-o a escolha padrão para Tubo de quartzo UV aplicações como lâmpadas germicidas, embalagens LED UV, cubetas de quartzo fundido UV e Placa de quartzo UV componentes. No entanto, seu conteúdo relativamente alto de hidroxila (normalmente 150–300 ppm OH) o torna inadequado para lâmpadas de mercúrio de alta pressão ou fontes HID de iodetos metálicos, onde a absorção de OH a 2,72 mícrons causa escurecimento prematuro da lâmpada. Tubo de sílica fundida desidroxilada com baixo teor de OH com teor de OH abaixo de 10 ppm - e abaixo de 5 ppm alcançável através de desidroxilação a vácuo - tem pontuação mais alta no eixo de baixo OH e é a escolha correta para envelopes de lâmpadas HID, tubos de lâmpadas halógenas e aplicações de aquecedores de tubos de quartzo infravermelho distante, onde o tubo deve transmitir radiação IR de forma eficiente durante toda a sua vida útil. Tubo de quartzo leitoso (opaco) sacrifica inteiramente a transmissão UV e visível em troca de uma emissão IR difusa superior, torneo-o o tipo preferido para aquecedores de tubo de quartzo infravermelho distante e conjuntos de aquecedores de quartzo de fibra de carbono onde é necessária uma distribuição uniforme de calor em toda a superfície do tubo. Tanto os graus com baixo teor de OH quanto os leitosos mantêm a mesma excelente resistência térmica e química do quartzo transparente. Para aplicações que exigem que o teor de SiO2 seja confirmado acima de 99,9% — como tubos semicondutores CVD, cadinho de quartzo aplicações, ou quartzo fundido rods usados como suportes de cadinho de quartzo de laboratório - a documentação do certificado de análise (CoA) deve ser solicitada ao fornecedor.

Etapa 5: tolerância de comprimento, padrões dimensionais e especificações personalizadas

Os tubos de vidro de quartzo padrão são fornecidos em comprimentos de 1.000 mm, 1.500 mm e 2.000 mm. Comprimentos de corte com tolerância de ±1 mm são padrão; tolerâncias mais restritas (±0,5 mm ou melhor) estão disponíveis para aplicações ópticas e semicondutoras de precisão com prazo de entrega adicional. O gráfico de linhas abaixo mostra como os requisitos de tolerância dimensional afetam a disponibilidade prática da faixa de diâmetro externo em uma instalação de produção padrão.

O gráfico de linhas demonstra uma compensação fundamental na aquisição de tubos de quartzo: à medida que os requisitos de tolerância dimensional aumentam, o diâmetro externo máximo alcançável diminui devido às limitações das operações de trefilação e retificação de precisão. Na classe de tolerância padrão (±1 mm), estão disponíveis diâmetros externos de até 200 mm — cobrindo toda a gama de aplicações de tubos de fornos semicondutores e grees reatores químicos. Na tolerância de grau óptico (±0,2 mm), o diâmetro externo máximo prático é de aproximadamente 80 mm, o que cobre a maioria das aplicações de tubos de suporte de pré-formas de fibra óptica e de laboratório. Na tolerância de grau de semicondutor (±0,1 mm), o diâmetro externo máximo é de cerca de 50 mm, refletindo as intensas operações de retificação e polimento necessárias para atingir esse nível de precisão em um material quebradiço. Para tubulação de quartzo personalizada requisitos que combinam diâmetro externo grande com tolerância restrita - por exemplo, um tubo de diâmetro externo de 150 mm com tolerância de ± 0,2 mm para um reator MOCVD especializado - prazos de entrega estendidos de 4 a 8 semanas são típicos e devem ser levados em consideração no planejamento do projeto. Yancheng Mingyang oferece consultoria de engenharia sobre especificações dimensionais para ajudar os clientes a identificar a classe de tolerância mínima que satisfaz seus requisitos funcionais, evitando especificações excessivas que prolongam desnecessariamente o tempo de entrega e aumentam os custos de aquisição.

Referência de seleção de tubo de quartzo específico para aplicação

A tabela a seguir consolida a estrutura de seleção de quatro etapas em um guia de referência rápida para as aplicações mais comuns de tubos de vidro de quartzo. Abrange toda a gama de produtos, desde o padrão tubo de vidro de quartzo de alta pureza and haste de vidro de quartzo componentes para aquecimento especializado e produtos ópticos.

Produtos de vidro de quartzo além dos tubos: ampla gama de produtos

Enquanto tubo de vidro de quartzo and tubo de vidro formam o núcleo da linha de produtos, a Yancheng Mingyang fornece um amplo portfólio de produtos de quartzo e vidro especial que atendem a necessidades de aplicações complementares. Estes incluem haste de vidro de quartzos (hastes de quartzo fundido e hastes de cristal de quartzo) para aplicações ópticas e estruturais, folha de vidro de quartzo and janela de vidro de quartzo painéis para câmaras de vácuo e conjuntos ópticos, Placa de quartzo UV and Placa de quartzo redonda UV com furos para fotolitografia e sistemas de cura UV, e Cubetas de quartzo fundido UV e formatos retangulares de cubeta de quartzo para espectroscopia e instrumentos analíticos.

No segmento de produtos para aquecimento, a empresa produz aquecedor de halogênio infravermelho tubos, aquecedor de tubo de quartzo infravermelho distante assembleias, e aquecedor de quartzo de fibra de carbono and tubo de aquecimento infravermelho de fibra de carbono de quartzo produtos para aplicações de aquecimento de processos industriais. Esses produtos de aquecimento aproveitam os tubos de quartzo leitoso e com baixo teor de OH para maximizar a eficiência da emissão infravermelha. Para aplicações laboratoriais e de pesquisa científica, a linha inclui cadinho de quartzo de laboratório and laboratório de cadinho de sílica produtos, cadinho de sílica fundida opaco para o crescimento de cristais, e cadinho de quartzo transparente variantes para processos que requerem monitoramento visual do fundido. Itens especiais incluem instrumentos de vidro de quartzo , alto teor de borosilicato measuring cup , funil em formato triangular e química do frasco triangular vidraria — unindo a vidraria padrão de laboratório e os segmentos de quartzo de alto desempenho.

A empresa também fornece instrumentos de cura sonora incluindo tigela de canto de cristal , Taças de Alquimia de Cristal , Diapasão de cristal de quartzo , Triângulo Cantante de Cristal , Harpa de Cristal e Cristal cantando o Santo Graal produtos — uma área de aplicação crescente que aproveita as propriedades de ressonância acústica do vidro de quartzo fundido de alta pureza para uso terapêutico e em instrumentos musicais.
